Carros portacables
Conducciones eléctricas para grúas. Sistema Festoon
Te presentamos nuestras soluciones Sistema Festoon, diseñadas para la conducción eléctrica de motores en movimiento. Este innovador sistema utiliza carros portacables que extienden y recogen los cables eléctricos a lo largo del recorrido, ofreciendo una alimentación eficiente y fiable.
Las soluciones Festoon son ideales para perfiles de rodadura en C y equipos estándar para instalaciones en línea recta, adaptándose a diferentes necesidades de carga. También son perfectamente adecuadas para líneas con curvas y entornos de atmósferas explosivas (ATEX) (II 2GD c T6 T85ºC), así como para perfiles siderúrgicos normalizados (IPN, IPE, IPS, HEA, HEB...).
Confía en nuestras soluciones Sistema Festoon para garantizar un rendimiento óptimo y seguro en tus aplicaciones industriales.
Componentes
Series Carros portacables
Serie 10
La Serie 10 está compuesta por carros portacables que ruedan sobre un elemento cilíndrico de Ø8, ya sea cable metálico o varilla metálica. Estos carros son utilizados para alimentar pequeños polipastos o herramientas. Su carga máxima es de 5kg y la longitud máxima recomendable de la instalación son 12m.
Una serie pensada para interiores y ambientes no agresivos. El carro está formado por dos ruedas y una bandeja de poliamida, y el cuerpo así como la tornillería son de acero cincado. Este sistema no requiere de una instalación de perfilería previa.
- Paquete máximo: L x H = 56 x 15 mm
- Carga máxima: 5 kg. por carro
- Longitud de perfiles: 4 m.
- Longitud máxima de instalación: 12 m.
- Carros para rodar en cables de acero Ø8 mm.
Serie 28
La Serie 28 está compuesta por carros portacables que circulan dentro de un perfil de acero galvanizado. Indicado para líneas rectas de fuerza y control. Estos carros soportan hasta 20 kg de peso.
El modo de colocación puede ser mediante anclaje o soldadura a vigas, atornillado a paredes o techos, y están destinados a alimentar polipastos, trippers, pequeños motores, etc. Recomendado para instalaciones interiores o exteriores en ambientes pulvígenos ya que la forma plana del perfil permite la expulsión del polvo.
- Paquete máximo: L x H = 56 x 15 mm
- Carga máxima: 20 kg. por carro
- Longitud de perfiles: 4 m.
Serie 80
La Serie 80 está compuesta por carros portacables que circulan dentro de un perfil de acero galvanizado. Indicado para líneas rectas de fuerza y control. Estos carros soportan hasta 20 kg de peso.
El modo de colocación puede ser mediante anclaje o soldadura a vigas, atornillado a paredes o techos, y están destinados a alimentar polipastos, trippers, pequeños motores, etc… Recomendado para instalaciones que precisen un guiado total del carro, dado que la forma redondeada del perfil aloja perfectamente los rodamientos.
- Paquete máximo: L x H = 56 x 15 mm
- Carga máxima: 20 kg. por carro
- Longitud de perfiles: 4 m.
Serie 40
La Serie 40 es un Sistema Festón de carros portacables que circulan dentro de un perfil indicado para líneas rectas. Esta serie está dirigida a aquellos sistemas que requieran mayor carga, ya que los carros pueden llegar a soportar hasta 35 kg. Diseñados para todo tipo de aplicación, en instalaciones de fuerza y control.
El modo de colocación puede ser mediante anclaje o soldadura a vigas, atornillado a paredes o techos, y están destinados a alimentar polipastos, trippers, motores de mayor potencia, etc… Recomendado para instalaciones interiores o exteriores en ambientes pulvígenos ya que la forma plana del perfil permite la expulsión del polvo.
- Paquete máximo: L x H = 92 x 30 mm
- Carga máxima: 35 kg. por carro
- Longitud de perfiles: 4 m.

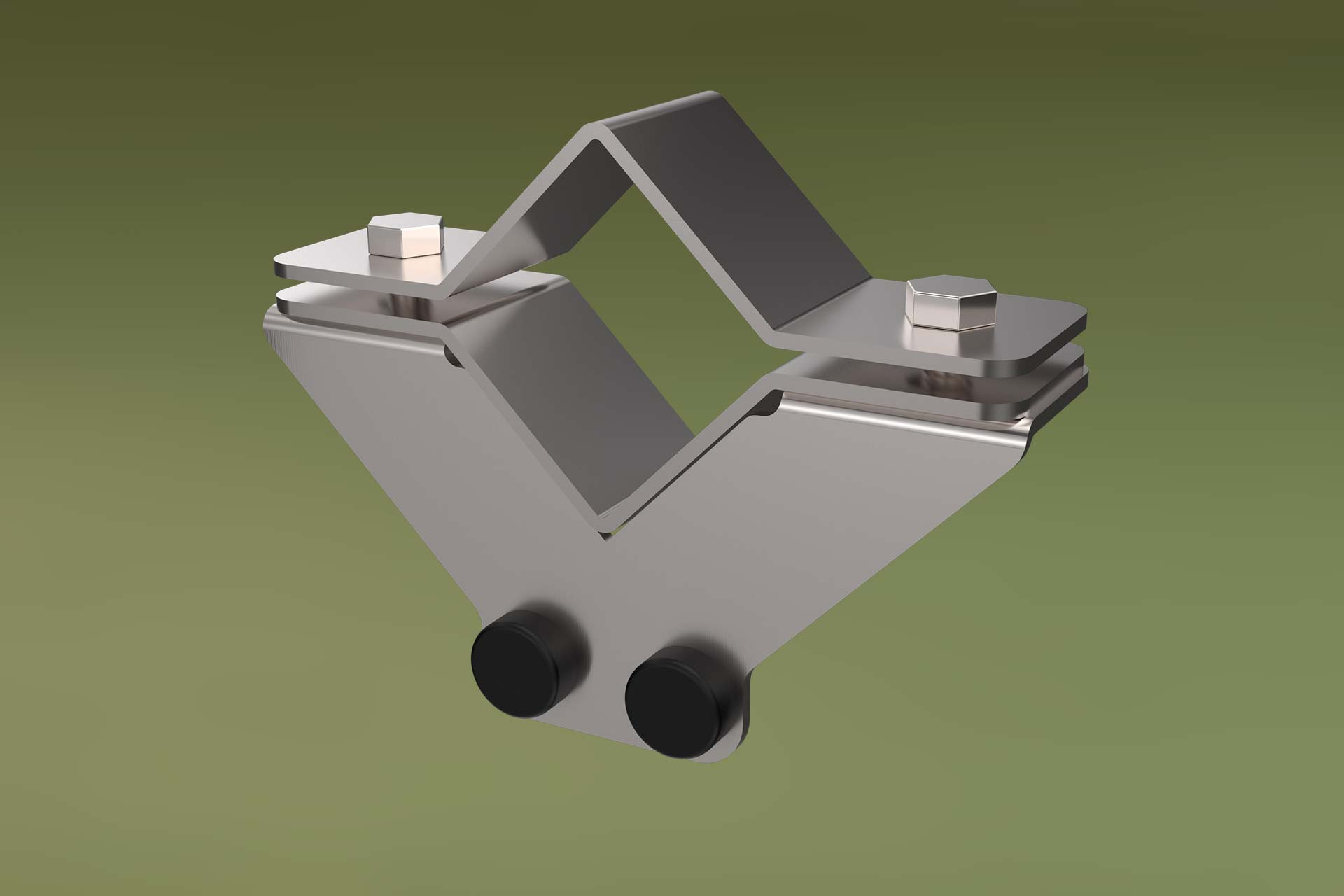

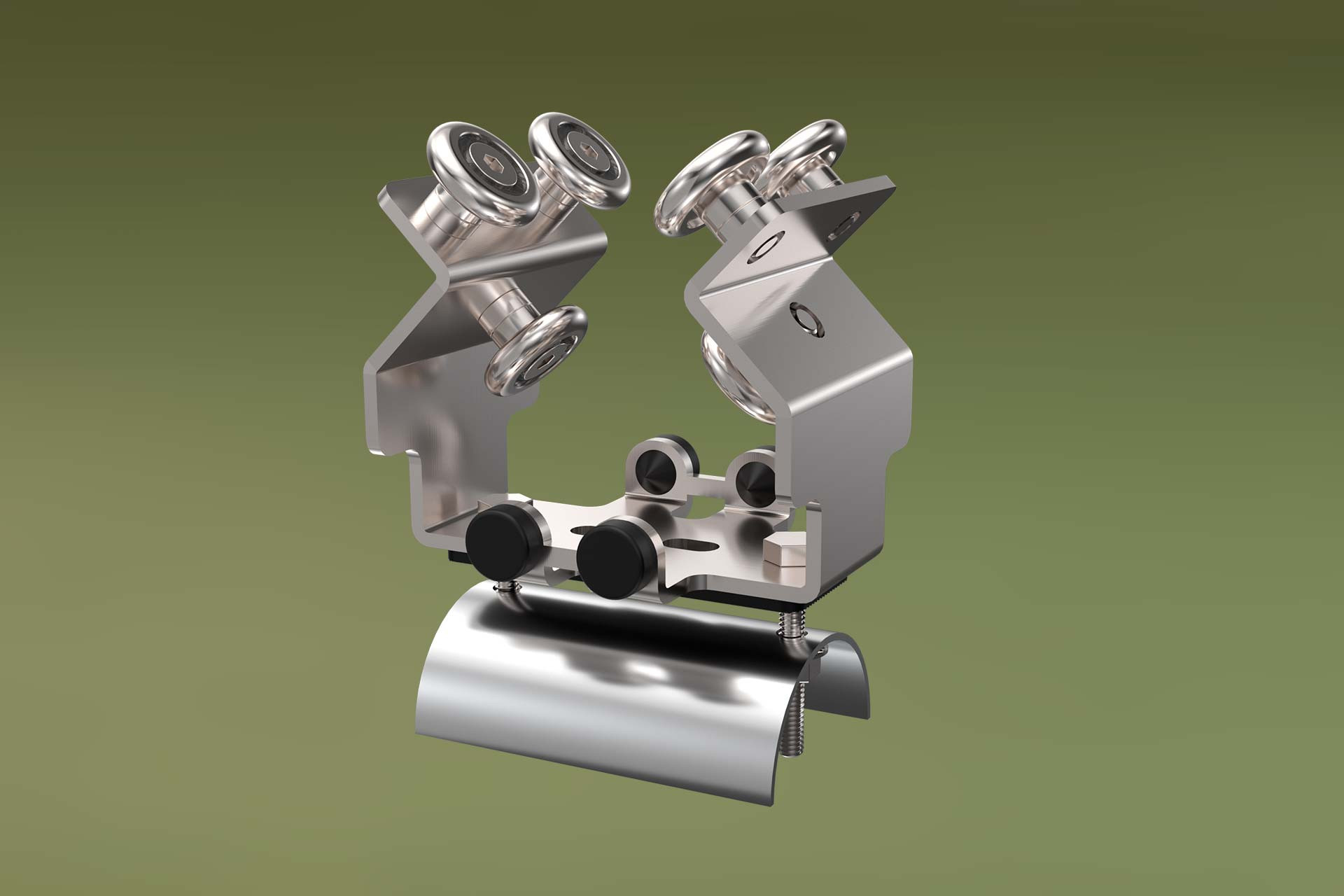

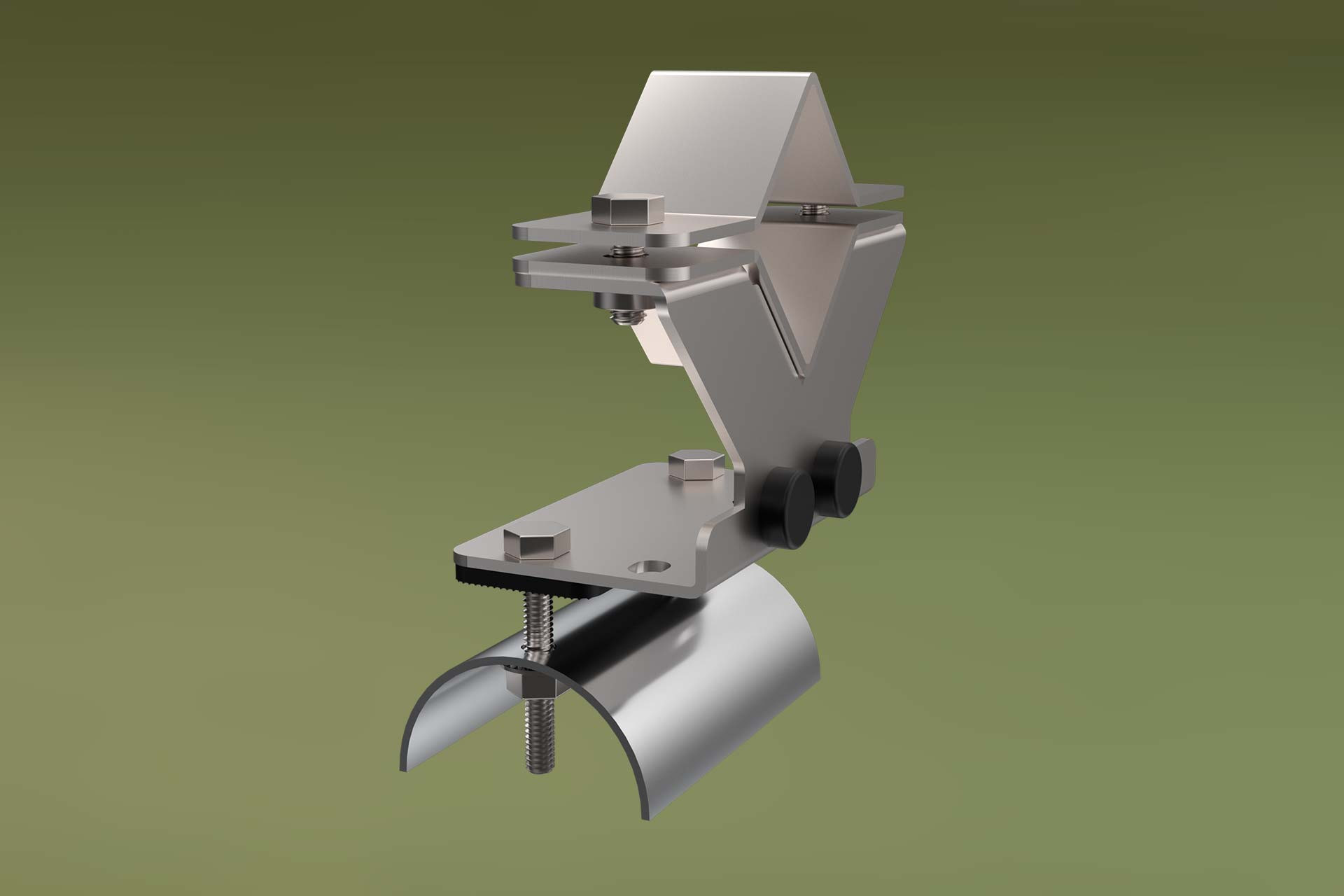

Serie 35 y Serie 35Ex
La Serie 35 es un Sistema Festón de carros portacables orientado a instalaciones con tramos curvos y rectos, y para aquellos recorridos que requieran una mayor velocidad. Además, está disponible en acero inoxidable, lo que la hace especialmente indicada para instalaciones que se encuentran en condiciones más extremas. Está homologada para instalaciones ATEX, con un diseño exclusivo que permite trabajar en ambientes inflamables proporcionando al cliente toda la tranquilidad y seguridad.
Este producto destaca por el exclusivo diseño del perfil, en forma de rombo, que lo hace una elección ideal para el uso en ambientes con alto grado de suciedad y polvo. Para atmósferas explosivas disponemos de la Serie 35Ex II2GDcT6T85ºC
- Paquete máximo: L x H = 56 x 15 mm
- Carga máxima: 12 kg. por carro
- Longitud de perfiles: 3 m.
Serie 50 y Serie 50Ex
La Serie 50 es un sistema de carros portacables pensadopara ofrecer soluciones a la medida de nuestros clientes. Estos carros ruedan sobre perfiles normalizados. Tienen un diseño exclusivo seleccionado cuidadosamente, partiendo de los requisitos impuestos por el cliente. Están disponibles en acero al carbono y en acero inoxidable lo que la hace indicada para instalaciones en ambientes agresivos y atmósferas explosivas. Está homologada para instalaciones ATEX. Suelen estar instalados en empresas portuarias y grandes empresas metalúrgicas de todo el mundo donde las condiciones ambientales son extremas.
Las posibles combinaciones entre perfiles de rodadura, número y tipo de bandejas portacables, así como de acabados y materia prima, hacen que para esta serie se obtengan múltiples referencias. Este tipo de carros puede llegar a soportar cargas de hasta 80 kg.
- Paquete máximo: hasta L x H = 150 x 30 mm
- Carga máxima: hasta 50 kg. por carro

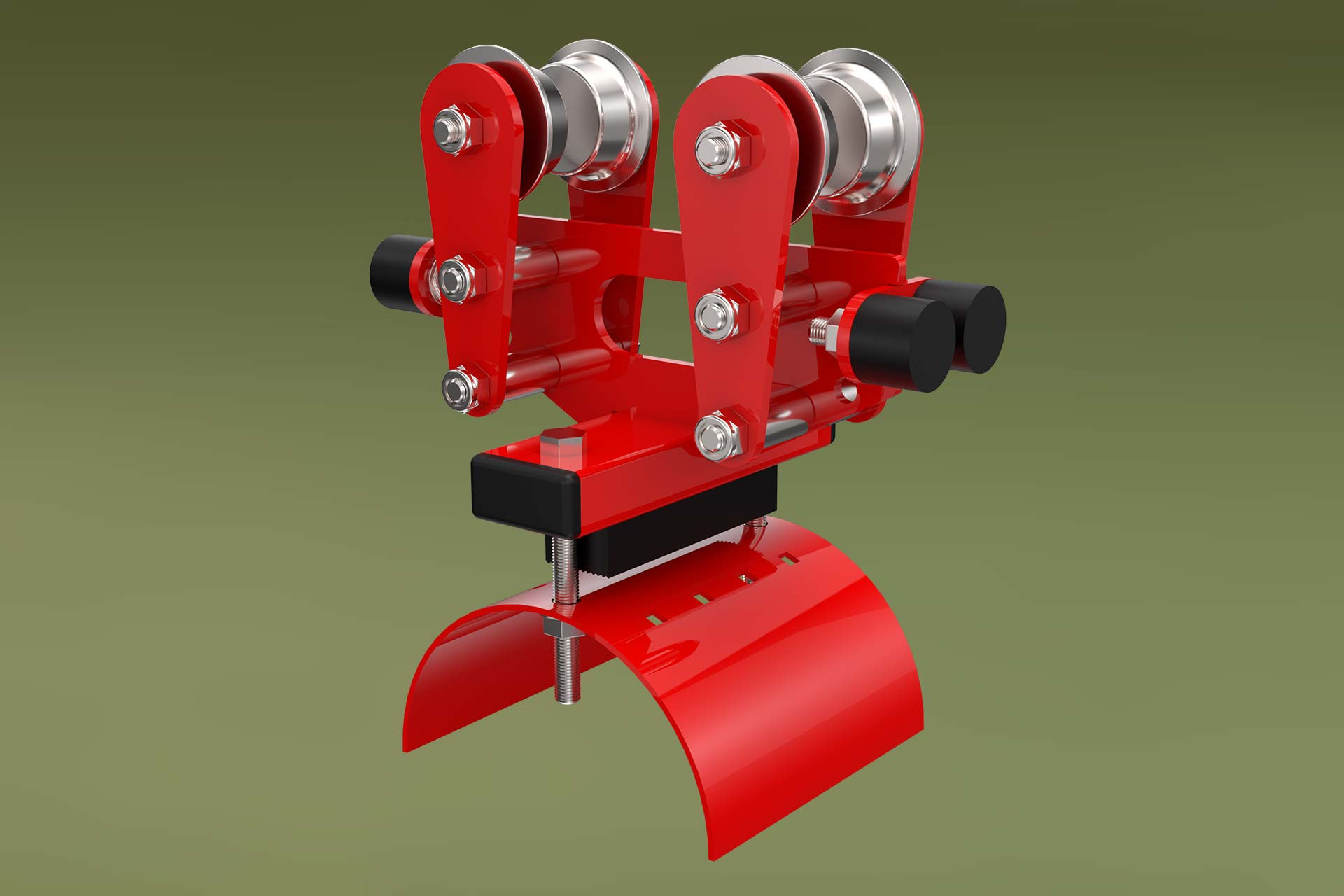

Serie 85, 120
Las series 85 y 120, al igual que la serie 50, han sido creadas para ofrecer soluciones a medida según las necesidades de nuestros clientes. Estos carros ruedan sobre perfiles normalizados. Se pueden fabricar carros de uno, dos y hasta tres pisos de bandejas, dependiendo de la cantidad de cables a transportar. Pueden llegar a soportar una carga de hasta 250 kg. Además, éstos carros ofrecen una amplia gama de acabados para fabricarlos a gusto del consumidor. Están homologados para instalaciones ATEX, cumpliendo los requisitos EX IIGDcT6T85° C.
